一、產品概述

  DTSY6607-4G型三相電子式多費率階梯電能表是采用先進的電能計量專用芯片，與成熟的多費率技術相結合設計而成，應用數字采樣處理技術及SMT工藝，根據居民實際用電狀況所設計、制造，具有國際先進水平的電能儀表。

  該表實現分時計量，設定日自動轉存數據，手持終端或PC機編程及抄表，LCD顯示等功能；可進行4種費率、10個時段、4個時區及12位表號等設置，并具有電能測試脈沖和秒脈沖輸出。

  主要特點：應用計算機管理，先購電后用電；在額定電流范圍內能限制最大使用功率(由供電部門限定);短信通知或自動斷電告警用戶購電；電量為零時，自動拉閘斷電；并具有一定的防竊電軟件設計等。內置移動通信模塊，電表無需布線，通電自動聯網。

  本儀表符合標準GB/T 15284-2002《多費率電能表特殊要求》和GB/T17215.321-2008《交流電測量設備特殊要求第21部分：靜止式有功電能表(1級和2級)》,通訊規約符合《DL/T645-1997多功能電能表通信規約》。產品內置4G-LTE通信模塊，通過移動蜂窩網絡與云端服務器通訊采用TCP協議提供可靠的服務，數據傳輸穩定，無差錯，不丟失。

二、型號規格技術參數

1、規格型號

2、主要技術參數

①基本誤差：

②電氣參數(參比條件):

③費率工作參數：

三、產品功能特點

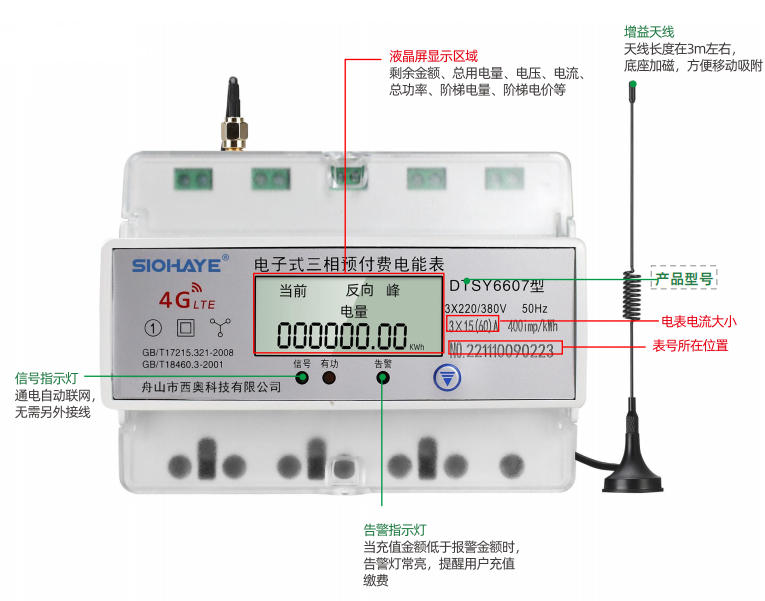

四、外觀圖

五、電表電流選擇

電表電流不是選擇越大越好，或者越小越好，而應該選擇與耗電功率相對應的。電流要算所有電器加起來的電流，電表電流買小了，電表會燒

負載電機，電表功率或者電流需要放大3-4倍，否則電表過載會燒毀

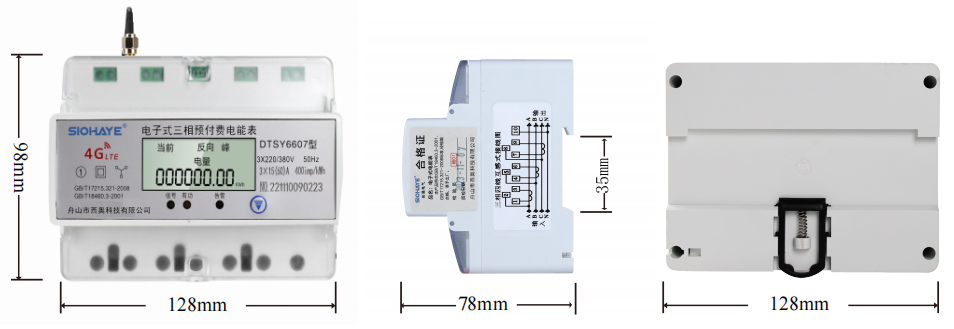

六、產品尺寸

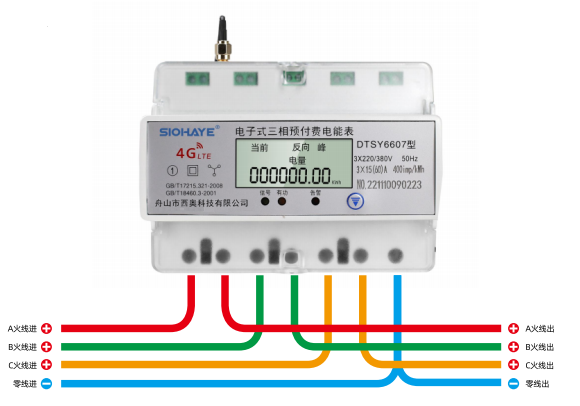

七、接線圖
