1. 簡介

U100U 核心板是由西奧基于合宙Air780EP模組推出的USB供電DTU 。小巧、穩定、可靠。能夠把接收網絡數據、短信自動發送到目標服務器。

特性如下:

1) 支持5V USB直插供電，USB接口；

2) 工作環境為-35℃-75℃；

3) 支持外部獨立硬件看門狗，不死機；

4) 支持銀爾達DTU透?jìng)鞴碳С諸CP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；

5)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；

2. 硬件規格

待機電流為 DTU 保持服務器網絡連接，不發數據的時候的平均電流；5V 發送數據的電流平均約30ma計算；

編號	標識	功能	說明
1	USB	電源/USB	5V USB供電接口，同時也是USB接口，用來下載程序或者調試日志。
2	4G天線
3	BOOT按鍵		強制升級按鍵；按下按鍵，再上電設備，模組進入下模式
4	Relaod		Reload 按鍵，按7秒恢復出廠設置
5	TTL		產測串口，放到外殼內部
6	NET LED RDY LED		設備狀態指示燈
6	NET LED RDY LED		設備狀態指示燈
7	SIM卡		大卡，插卡方向隨卡槽上絲印插入

圖片關鍵詞

指示意義	現象	備注
SIM卡不識別	NET LED5000ms亮 5000ms滅
SIM卡正常，但注冊不了網絡	NET LED 100ms閃爍
注冊網絡成功，但沒連上服務器	NET LED 500ms慢閃	沒有任何通道鏈接服務器
成功連上服務器	NET LED 1000ms慢閃	至少有一個通道鏈接服務器成功

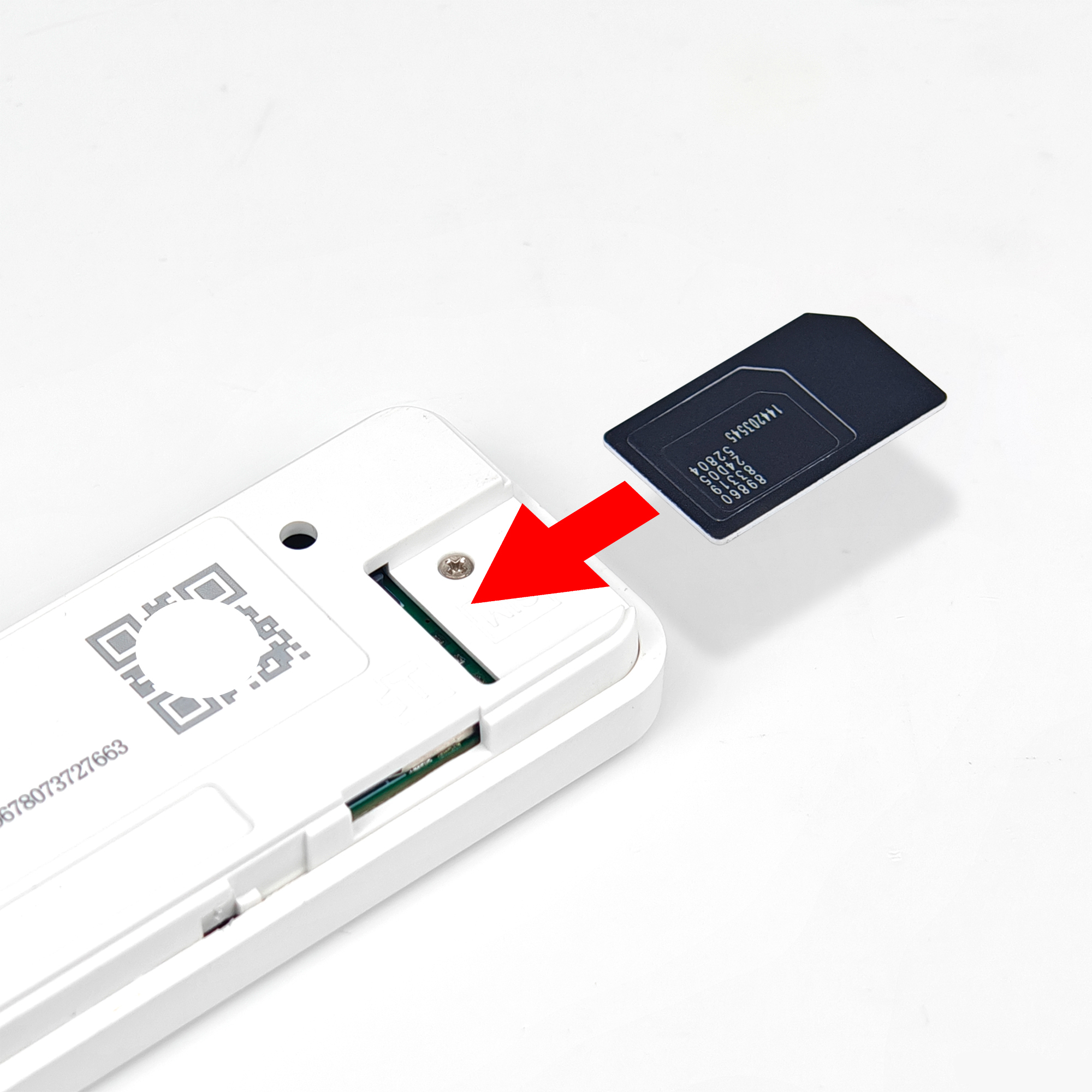

插卡方向

圖片關鍵詞
