一、產品概述

DTSY6607型電子式單相預付費電能表，采 用先進的專用集成電路設計，全自動表面貼 裝（SMT）生產工藝制造。電能表的線路設 計和元器件選擇以較大的環境允差為依據， 可保證整機長期穩定工作，高精度、高過載、 低功耗，可靠性能高。采用符合國際標準的 先進的智能IC卡技術實現預付費方式，內置磁 保持繼電器。通過控制繼電器實現控制負載 的通與斷，實現督促用戶先買電后用電的功能。

主要特點：應用計算機管理，先購電后用電；在額定電流范圍內能限制最大使用功率(由供電部門限定);一表一卡，?？▽Ｓ茫Эú皇щ?，補卡再用；電卡能雙向傳遞數據，能自動斷電告警用戶購電；電量為零時，自動拉閘斷電；并具有一定的防竊電軟件設計等。該表供固定安裝在室內使用，適用于環境溫度不超過-20～+55℃,相對濕度不超過85%,且空氣中不含有腐蝕性氣體及避免塵砂、霉菌、昆蟲等影響。

產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T 18460.3-2001《IC卡預付費售電系統第3部分：預付費電能表》的全部技術要求。

二、型號規格技術參數

1、規格型號

2、主要技術參數

①基本誤差：

②電氣參數(參比條件):

三、產品功能特點

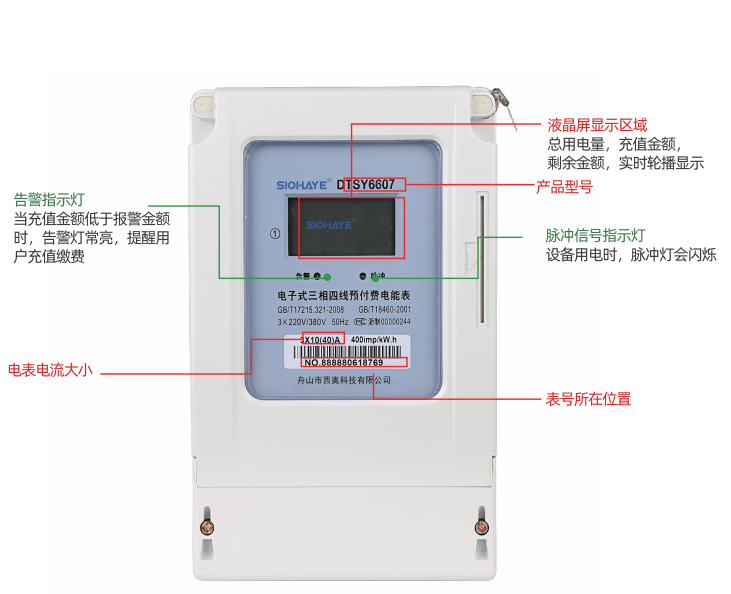

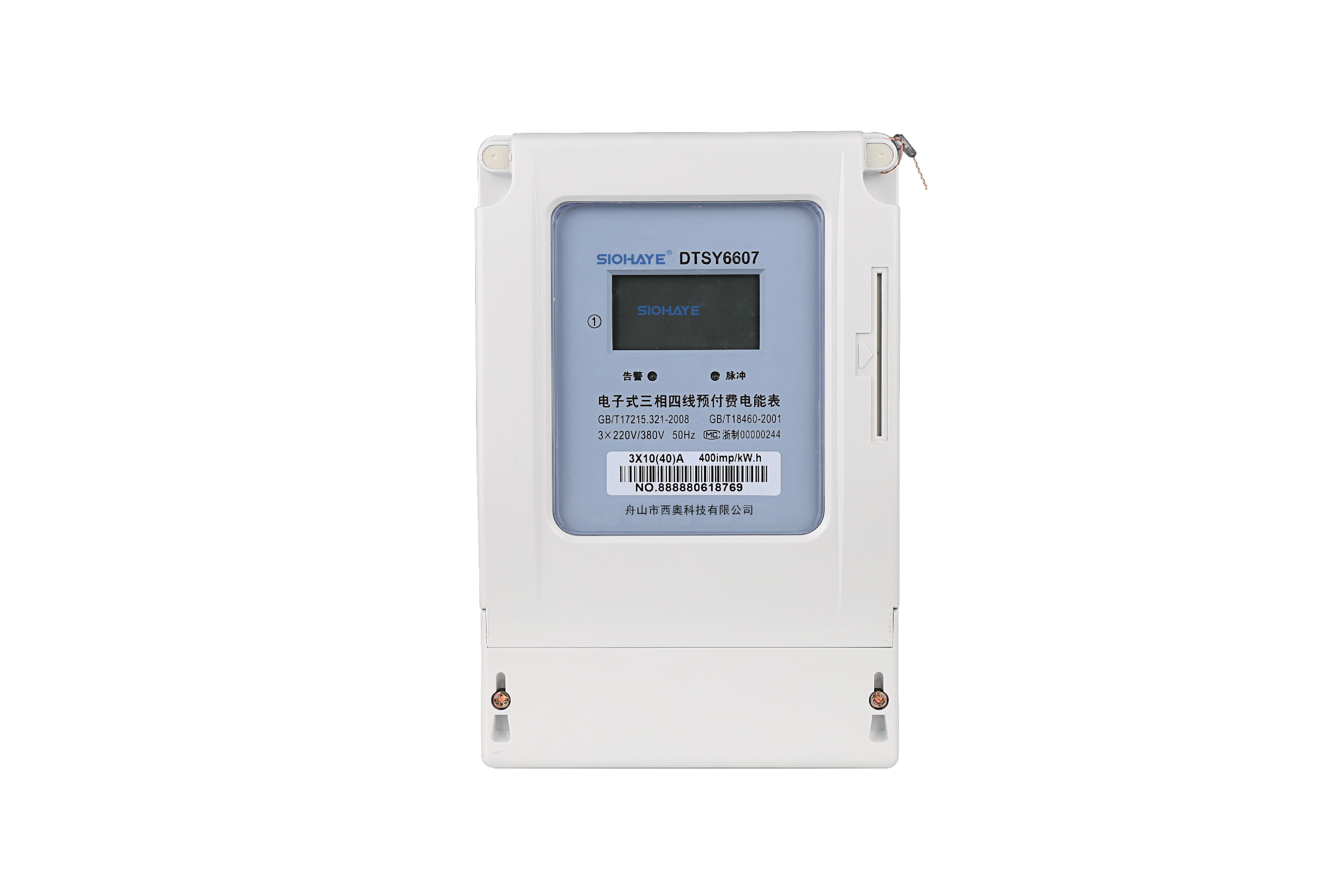

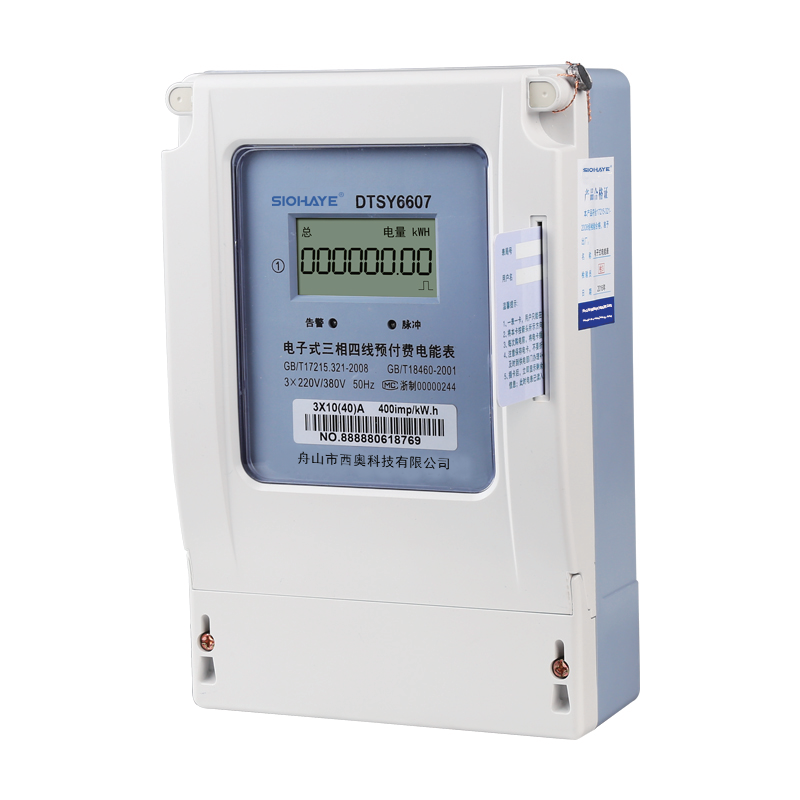

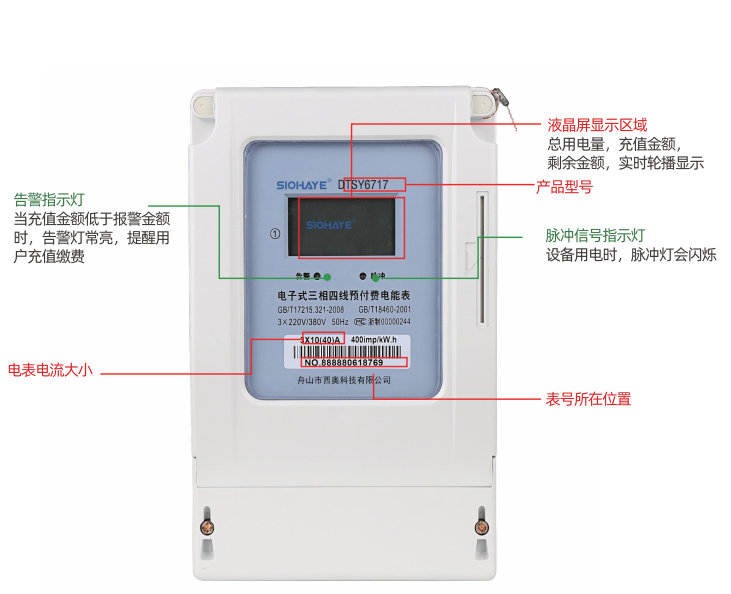

四、外觀圖

五、電表電流選擇

電表電流不是選擇越大越好，或者越小越好，而應該選擇與耗電功率相對應的。電流要算所有電器加起來的電流，電表電流買小了，電表會燒負載電機，電表功率或者電流需要放大3-4倍，否則電表過載會燒毀。

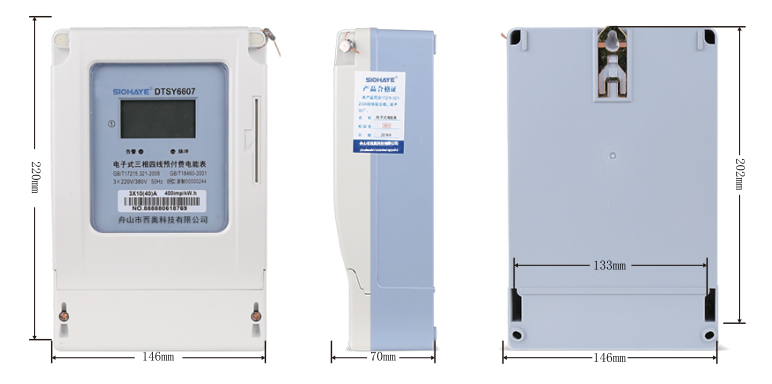

六、產品尺寸

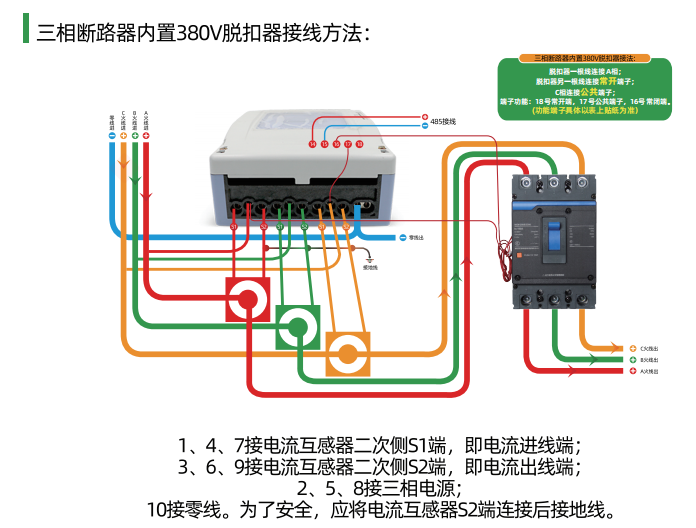

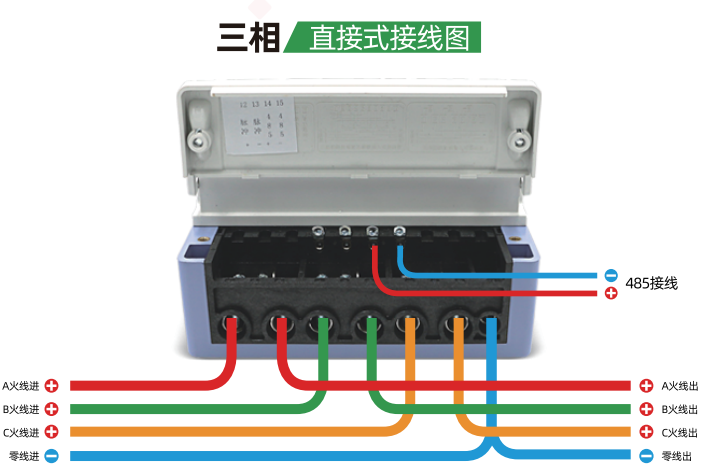

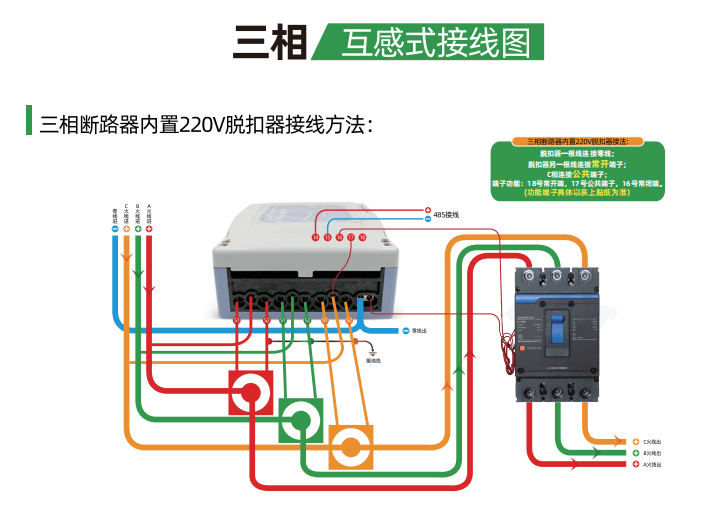

七、接線圖
