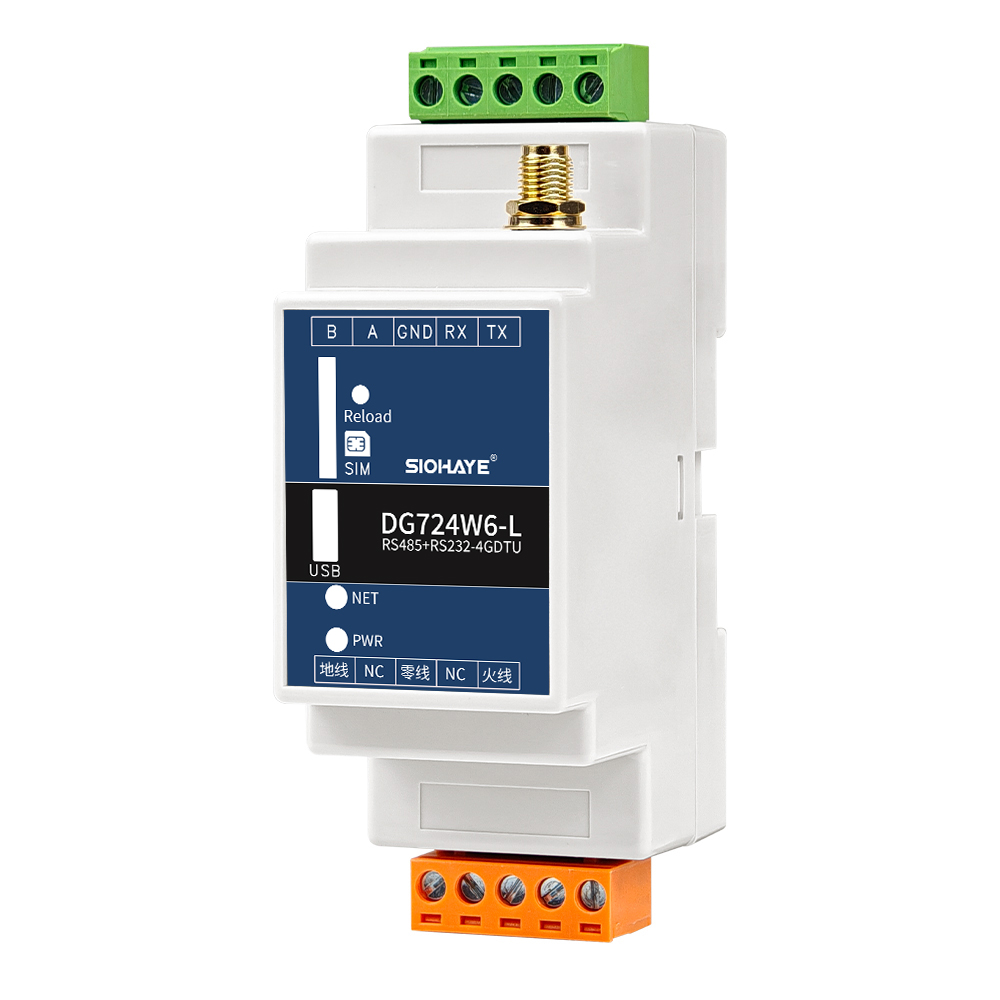

SIO-DG724W6-L
1. 簡介
SIO-DG724W6-L DTU是由西奧推出的高性價的220V交流供電DTU，適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景，特性如下:
1) 支持220V(寬輸入范圍100-240VAC/90-380VDC)交流供電；
2) 阻燃塑料外殼
3) 工作環境為-20℃-60℃；
4) 支持1路RS232,1路RS485；
5) 支持西奧DTU透?jìng)鞴碳?，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、騰訊IOT。
2. 硬件規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 220VAC(寬輸入范圍100-240VAC/90-380VDC) | |
工作環境 | 工作溫度 | -20℃ ~+60℃ |
工作濕度 | 5%~95%RH(無凝露) | |
RS232串口 | 1路 | 1200-460800；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
RS485串口 | 1路 | 1200-230400；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
尺寸 | 90*37*59mm | |
安裝方式 | 35mm導軌安裝 | |
2.2. 硬件資源介紹

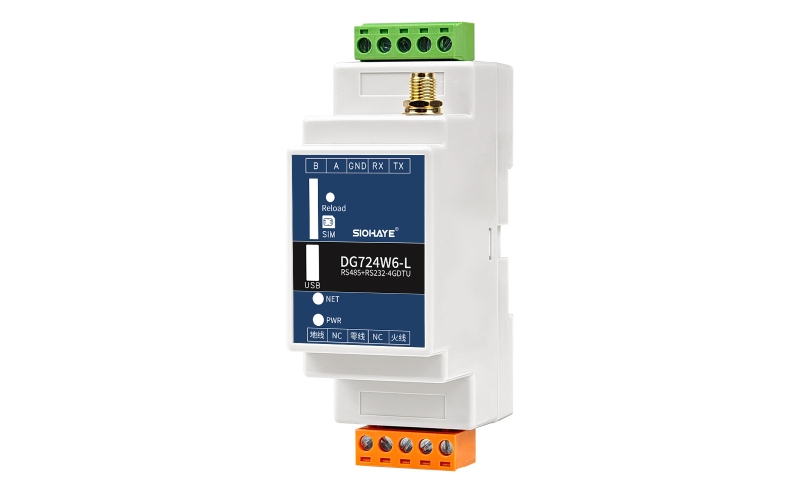

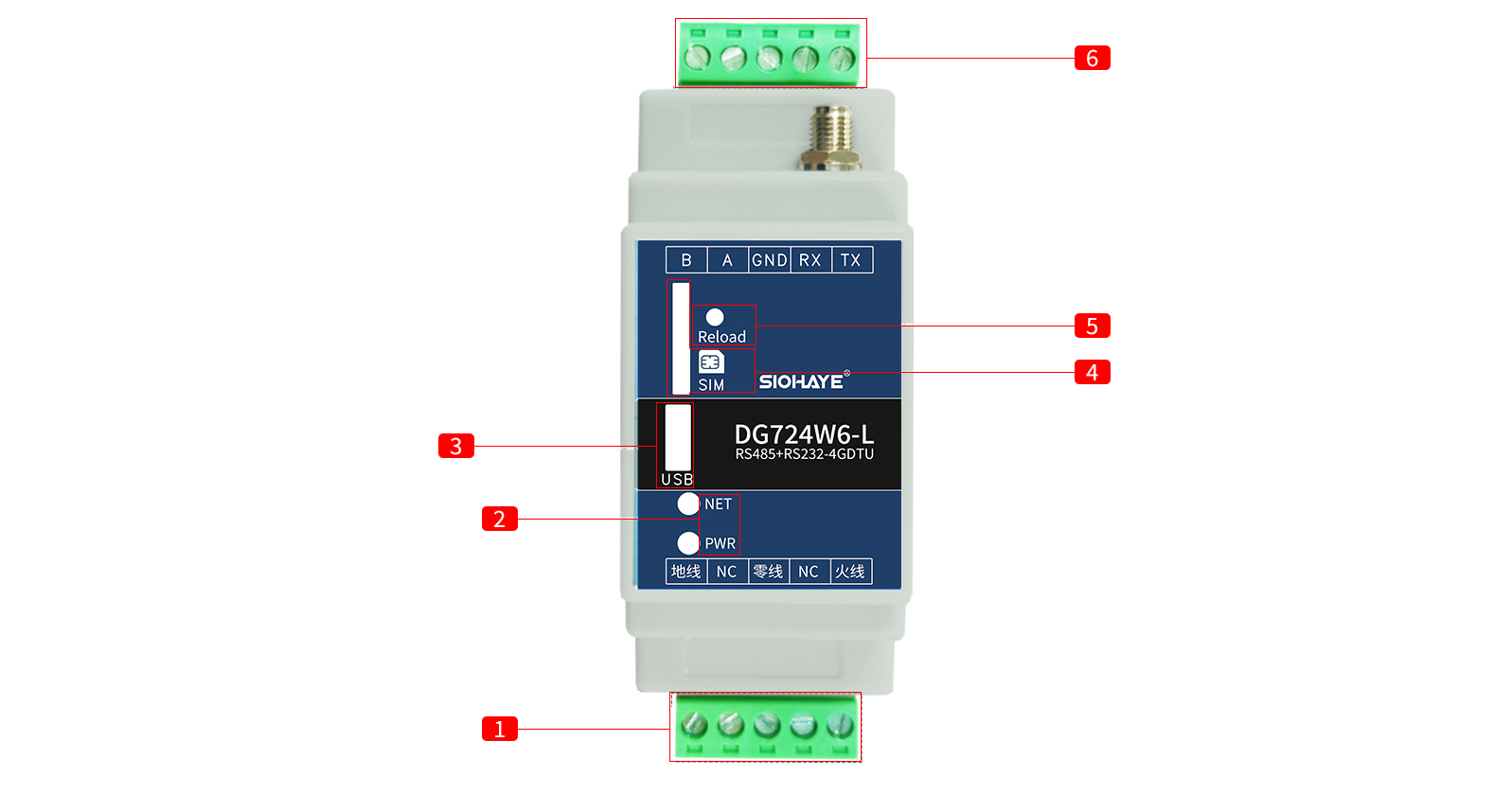

編號 | 標識 | 功能 | 說明 |
1 | 地線 零線 火線 | 供電 | 220V供電 |
2 | PWR | 電源指示燈，供電常亮 | |
NET | 系統指示燈 | ||
3 | USB | 用于固件升級或日志調試 | |
4 | SIM卡 | 自彈中卡 | |
5 | Reload | 按7秒，用來恢復出廠設置 | |
6 | TX RX GND | 通訊口 | RS232接口 |
A B | RS485接口 |

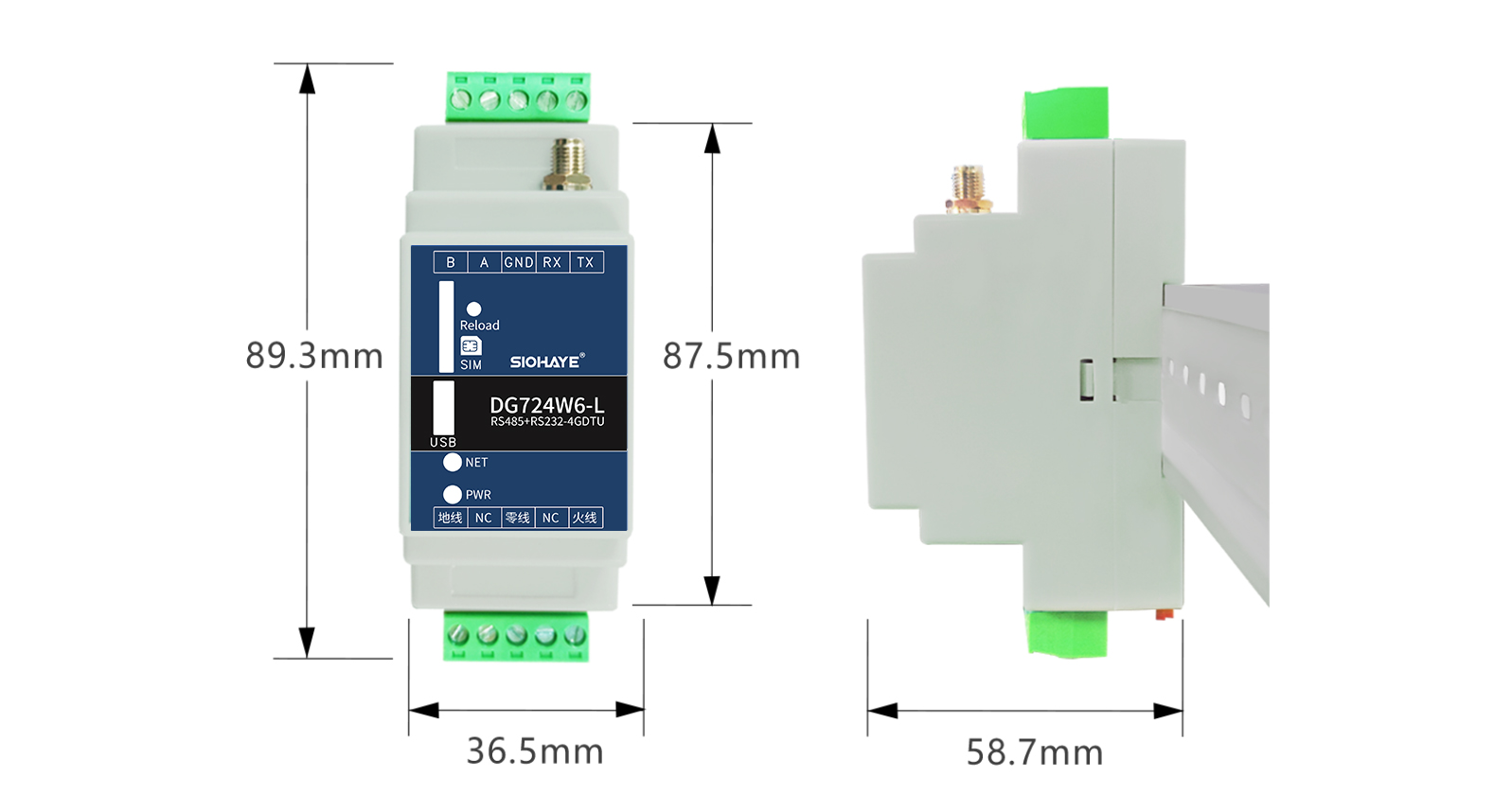

2.3. 硬件尺寸
3. LED狀態描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃 | 至少有一個通道鏈接服務器成功 |
4. 測試硬件連接方法

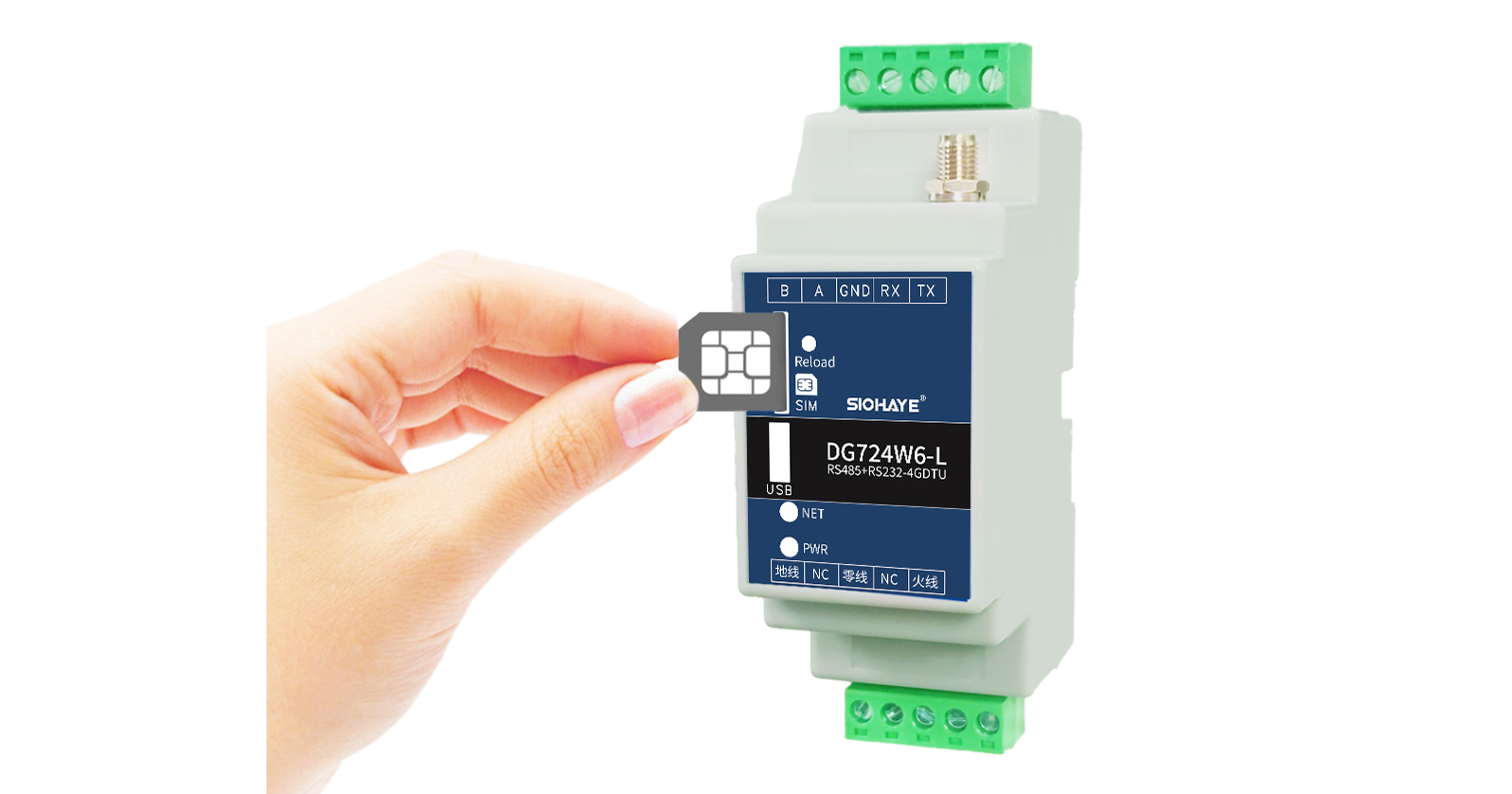

4.1. SIM卡安裝方法
