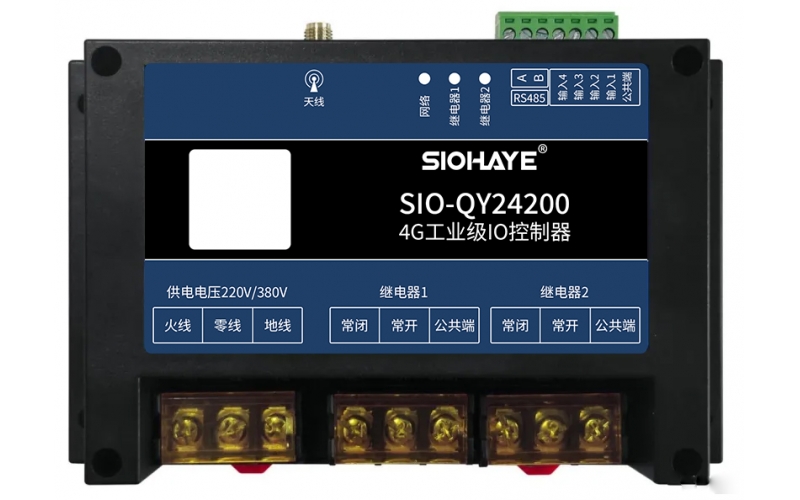

SIO-QY24200

1. 簡介

圖片關鍵詞

SIO-QY24200版本適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景，具體功能特點如下。

1) 支持220V/380V供電（85~528VAC/100~745VDC)；

2) 支持導軌安裝和定位孔安裝，外殼阻燃材料；

3) 支持接觸放電±8KV，空氣放電±15KV；

4) 工作環境為-35℃~75℃；

5) 支持2路220AVC 30A/30DVC 30A繼電器控制；

6) 支持4路干接點開關量輸入檢測；

7) 支持1路RS485；

8) 支持硬件看門狗，運行穩定不死機；

10)支持西奧DTU透?jìng)鞴碳?，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；

11)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；

12)支持給用戶設備進行固件升級。

2. 產品規格

功能事項		詳細說明
4G模塊	網絡標準	Cat1 4G全網通，支持中國移動、聯通、電信
4G模塊	網絡頻段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
電源參數		220V/380V供電（85~528VAC/100~745VDC)
工作環境	工作溫度	-35℃ ~+75℃
工作環境	工作濕度	5%~95%RH(無凝露)
RS485串口	1路	1200-230400；數據位:8、7 ；停止位：1、2；校驗位：奇、偶、無校驗
輸入	4路	光耦隔離，干接點輸入
輸出	2路	220AVC 30A/30DVC 30A，繼電器
硬件看門狗	支持	外部硬件看門狗
尺寸		1459040mm
安裝方式		35mm導軌安裝和M3螺絲安裝

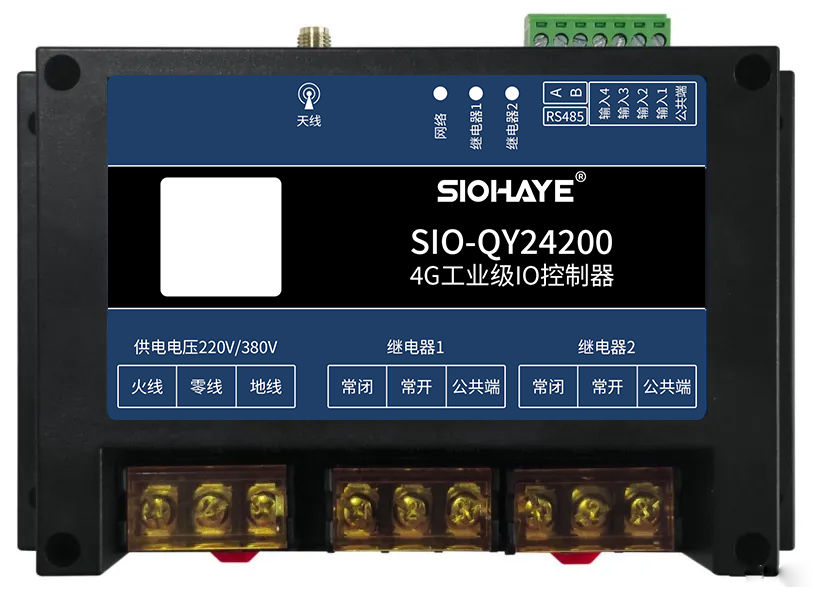

編號	標識	功能	說明
1	L1 L2 PE	220V/380V供電	220V 供電L1 L2 分別接火線，零線 380V 供電 L1 L2 可以接任意火線或零線 PE 接大地
2	NO/COM/NC	繼電器	默認COM（公共端）與NC(常閉)導通/打開后COM與NO（常開）導通 220AVC 30A /30DVC 30A
3	SPK+/SPK-	喇叭	直接驅動4歐2W喇叭(需要二次開發)
4	IN1/IN2/IN3/IN4/COM	干接點輸入	COM與IN1、IN2 導通，觸發輸入; COM的電壓等于輸入電壓
5	A/B	RS485串口	RS485串口
6	OUT1/OUT2		繼電器狀態指示燈，打開繼電器LED點亮
7	NET		系統指示燈
8	Reload		長按7秒，恢復出廠設置
9	BOOT		與USB配合用來升級
10	USB		固件升級或調試日志
11	４G天線		SMA接口
12	外置SIM卡		翻蓋卡槽，中卡，優先使用
13	內置SIM卡		無外置卡的時候使用

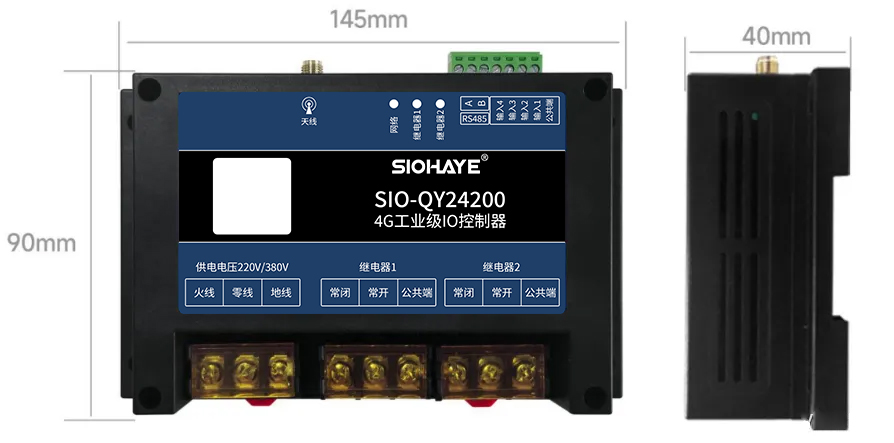

外殼尺寸
