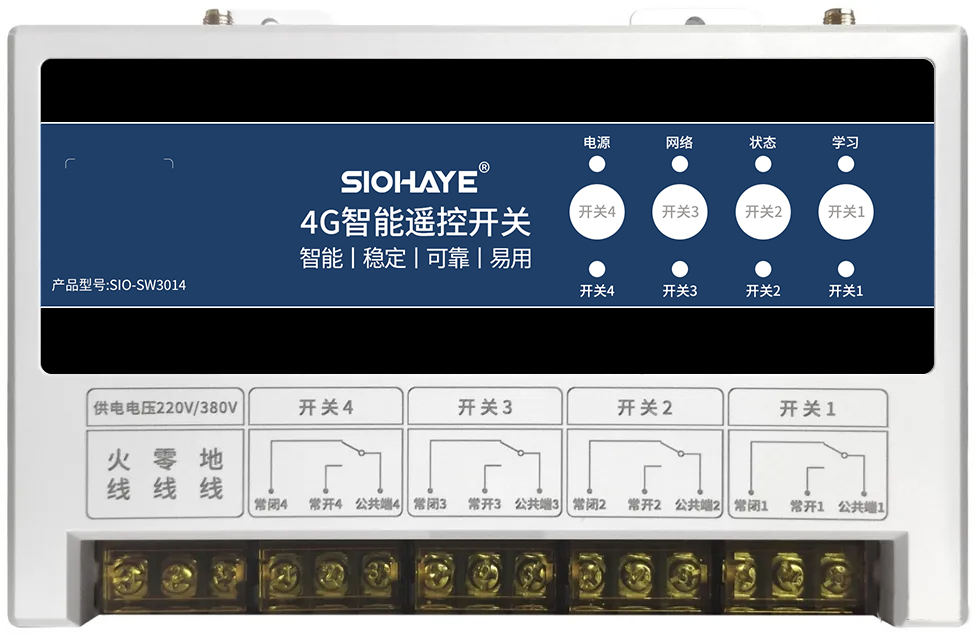

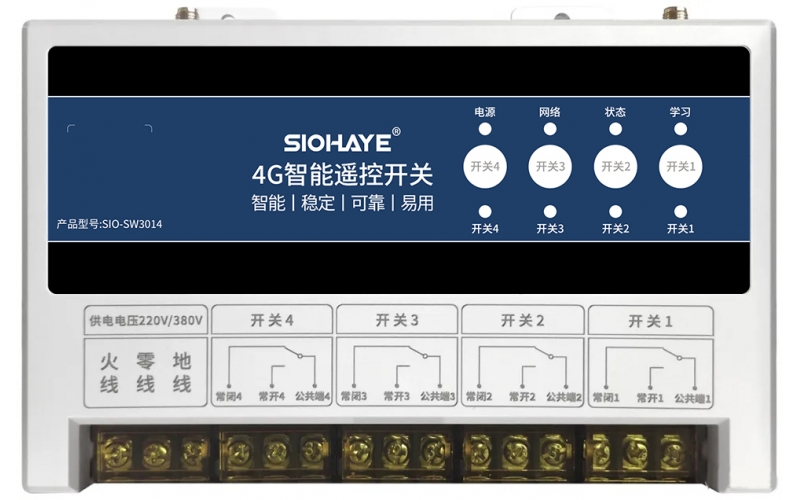

1

設備指示燈

電源：設備上電后指示燈常亮

網絡：會自動閃爍，不同的閃爍頻率代表不同的工作狀態

狀態：會自動閃爍，不同的閃爍頻率代表不同的工作狀態

學習：遙控器配對和接收遙控信號時會閃爍

2

本地按鍵

按下按鍵時對應的開關會在打開和關閉狀態切換

3

開關指示燈

當開關打開時對應的指示燈會點亮

4

供電電源

電源線接線區域

5

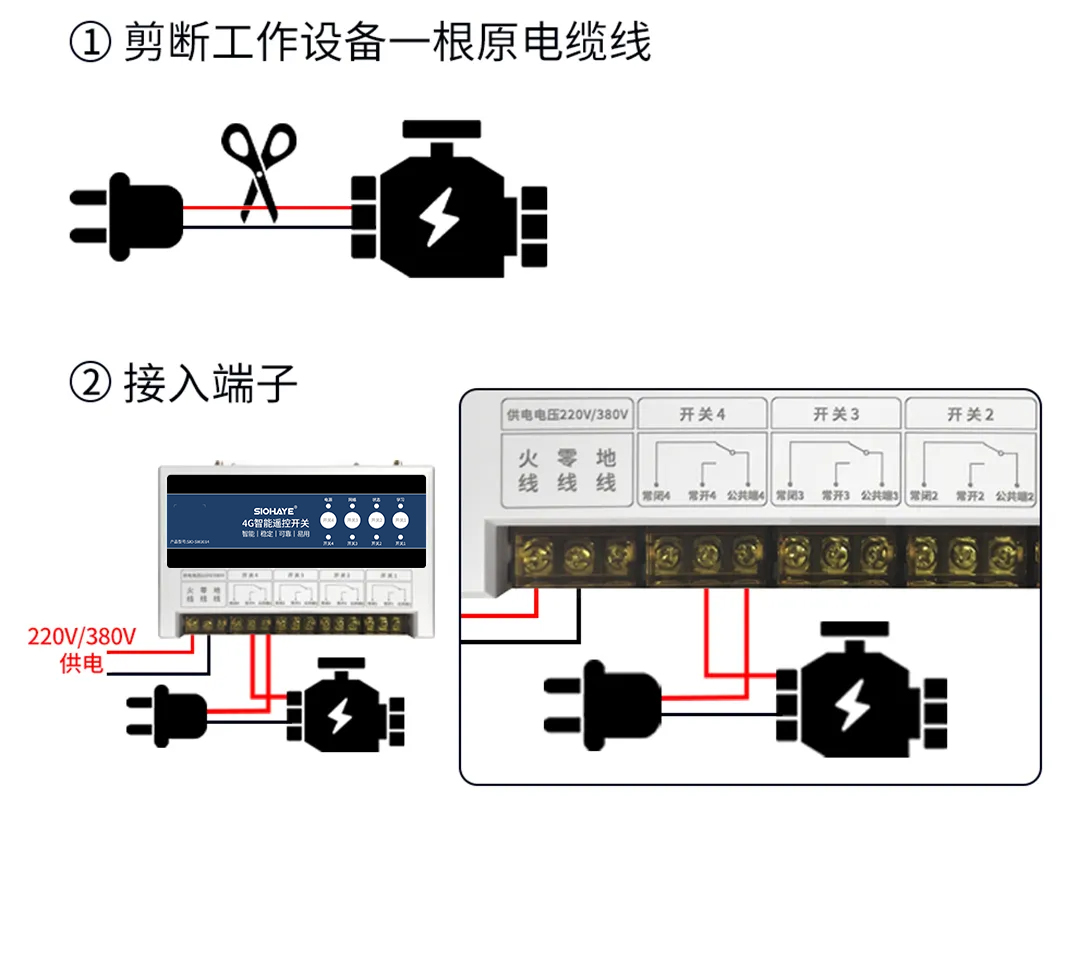

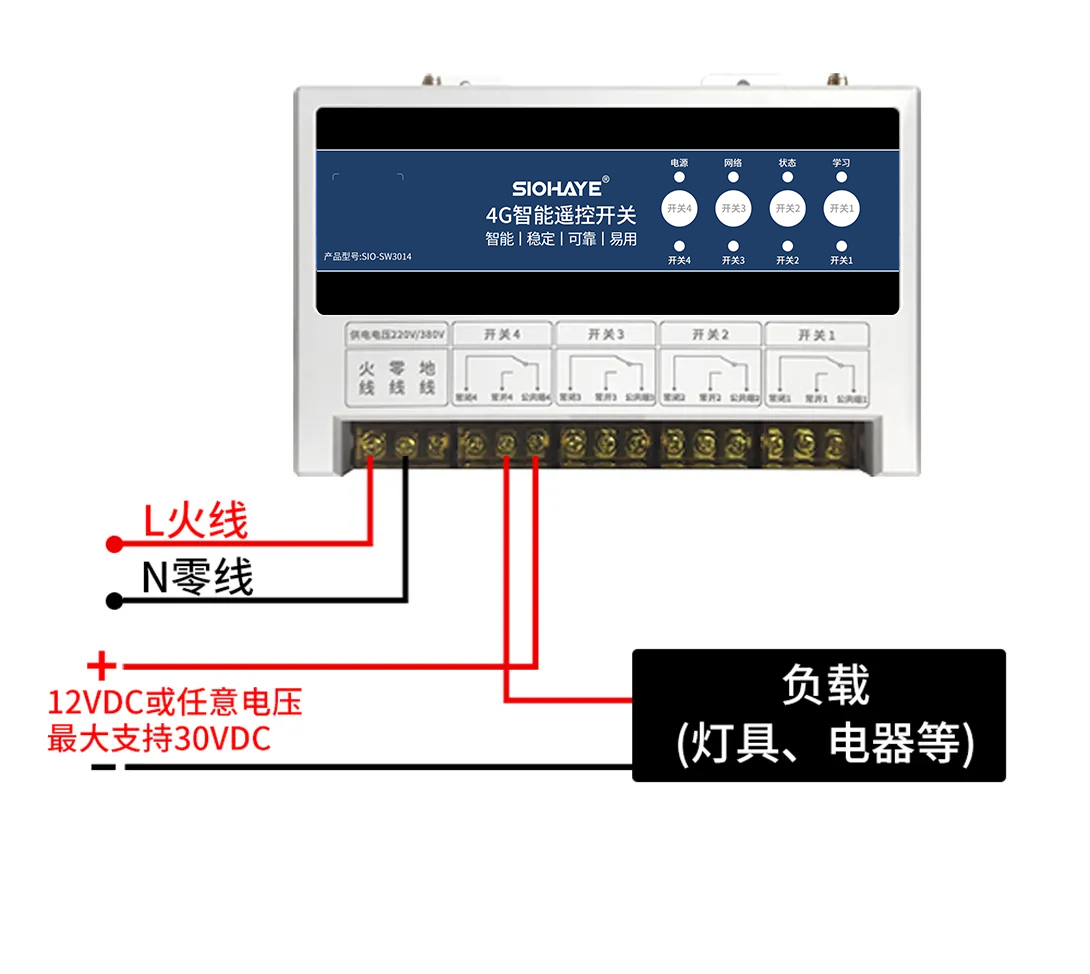

繼電器開關

繼電器開關的接線區域

6

4G天線

4G網絡信號接收天線

7

輸入通道

檢測開關量輸入信號，可配置為輸入報警檢測通道進行使用

8

Reload按鍵

長按按鍵7秒，恢復出廠設置

9

模式按鍵

每次按下按鍵，設備會在，自鎖/互鎖/點動，三種模式下切換

10

學習按鍵

遙控器學習按鍵

長按按鍵 8 秒， 清除已配對的遙控器

雙擊按鍵，進入遙控器學習模式，未學習情況下10秒后自動退出學習模式，遙控器學習成功立即退出學習模式

11

遙控器天線

433遙控器的接收天線

工作電壓

支持超寬輸入電壓范圍85-528VAC / 100-745VDC

4G網絡制式

4G全網通，支持移動、聯通、電信、廣電

4G網絡頻段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

SIM卡

內置貼片SIM卡，不用插外置卡，有外置卡槽

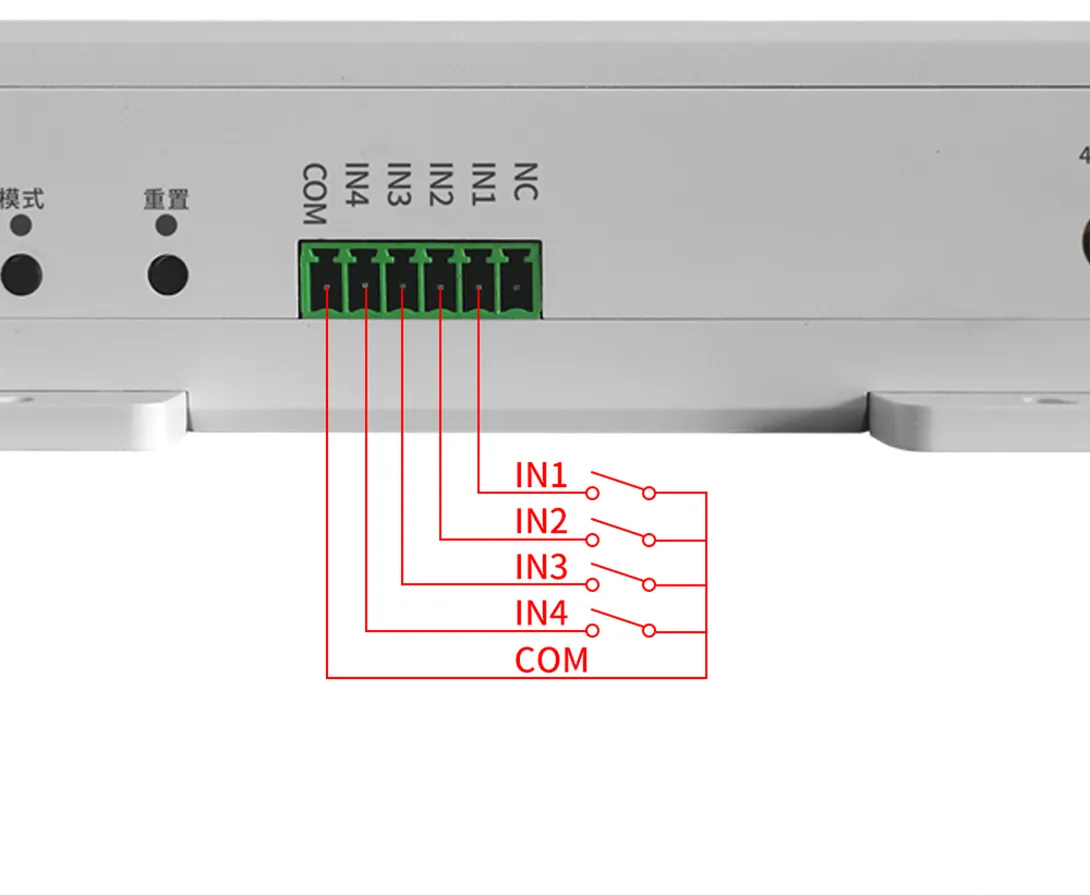

輸入通道

4路、開關量：干接點，可配置為輸入報警檢測通道進行使用

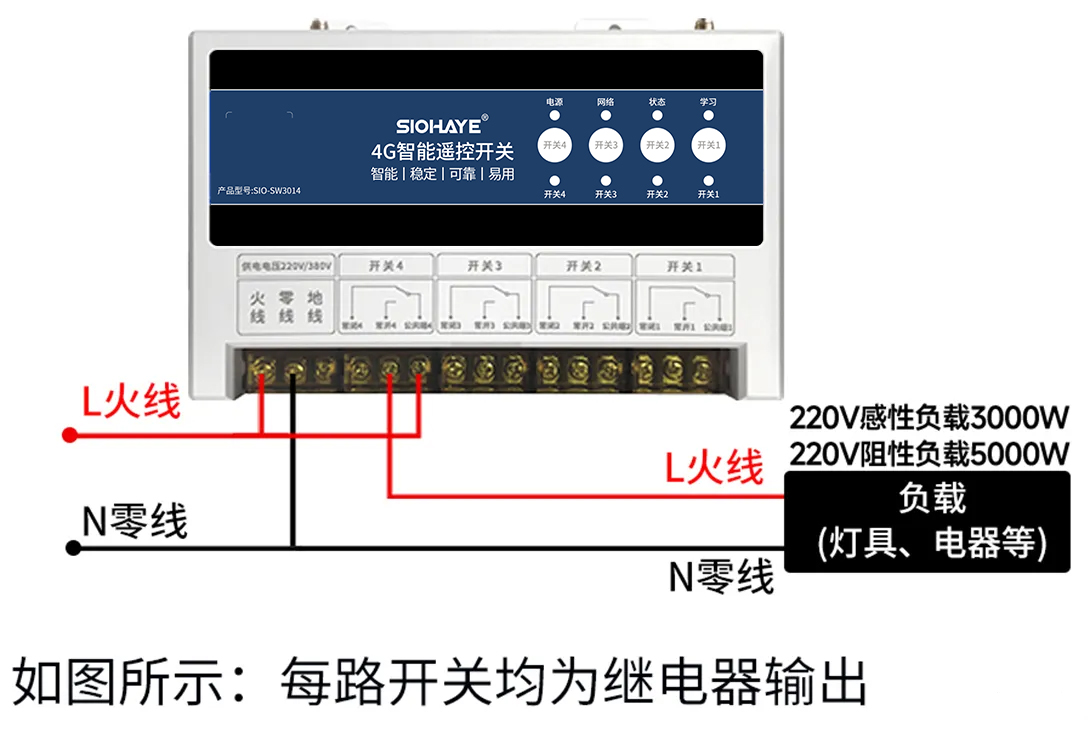

開關參數

4路、繼電器控制

30A 250VAC、30A 277VAC、30A 30VDC，電氣壽命10萬次

220V感性負載3000W、220V阻性負載5000W

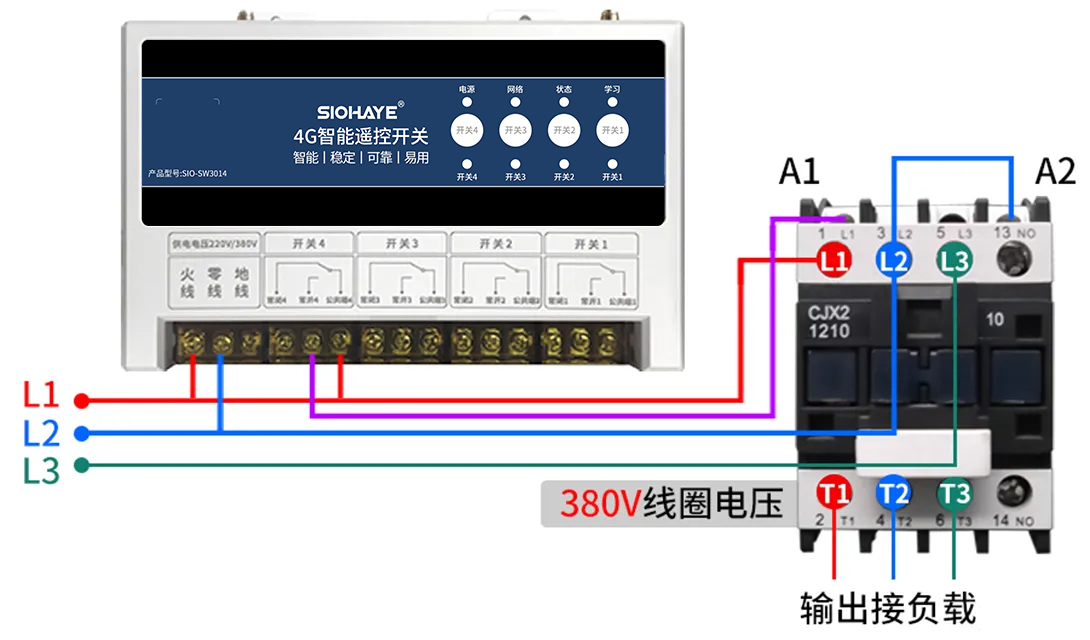

380V和需要控制更大功率設備，請外加接觸器控制

控制方式

本地按鍵、4G網絡控制、遙控器控制

控制距離

4G網絡控制不限制距離、遙控器控制可視距離4千米，具體情況根據環境有所差異

4G控制

4G蜂窩通訊，無限制距離

遙控器控制

433MHZ頻段遙控器，遙控直線無遮擋環境4千米距離范圍，具體情況根據環境有所差異，最多支持50個遙控器控制

本地按鍵

支持4個本地按鍵控制

實時時鐘

內置可充電紐扣電池，可保證斷電不丟時間

工作模式

自鎖、互鎖、點動

特色功能

支持自動、任務、定時任務、輸入聯動控制

射頻接口

4G天線和433遙控器天線均使用SMA接口

斷電檢測

支持?jǐn)嚯妶?bào)警，來電報警

靜電保護

接觸±8KV，空氣±15KV

固件升級

支持遠程OTA升級

工作濕度

5%~95%RH (無凝露)

存儲溫度

-40℃ ~+85℃

工作溫度

-35℃ ~+65℃

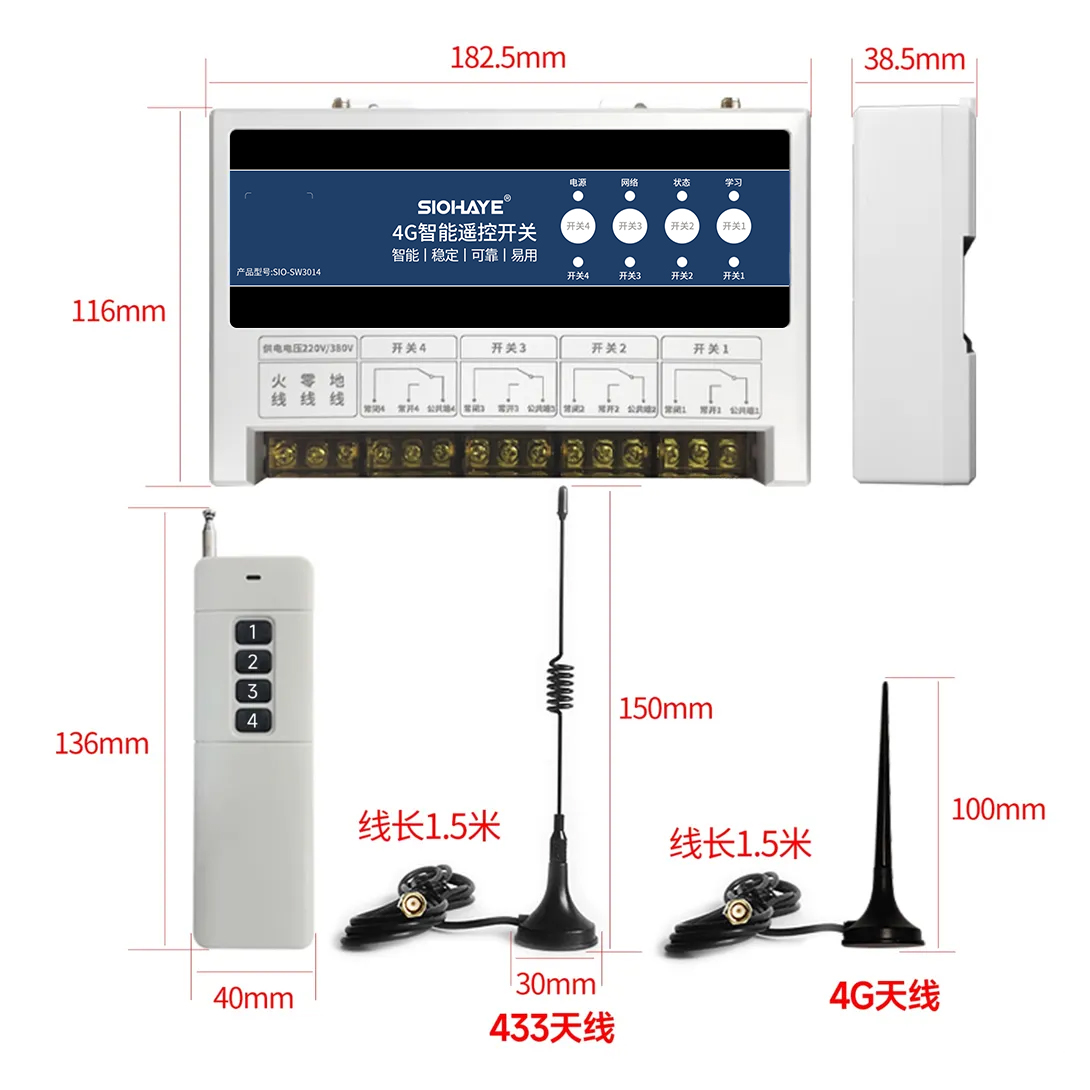

產品尺寸

182.5 x 116 x 38.5mm

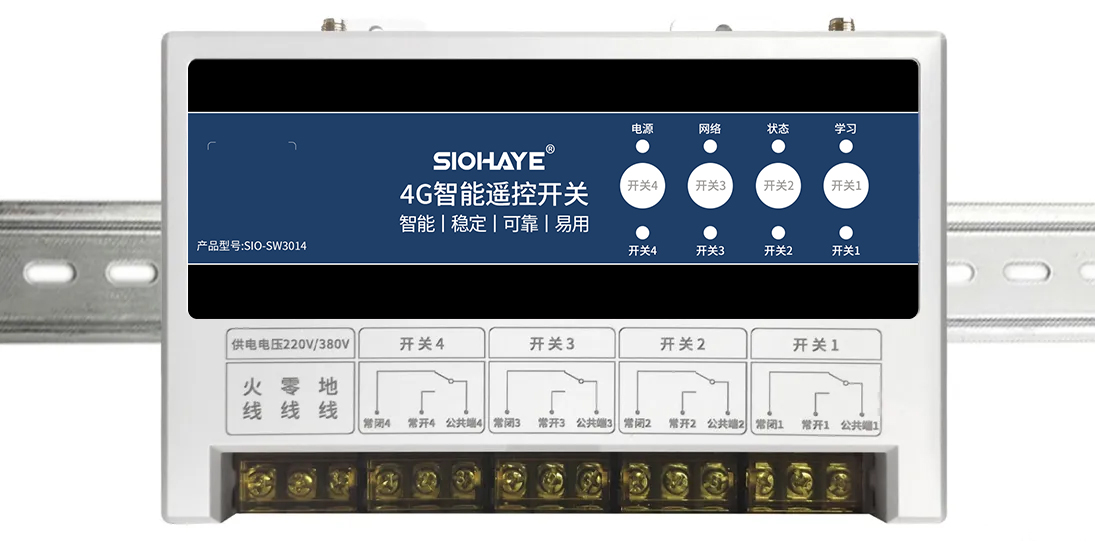

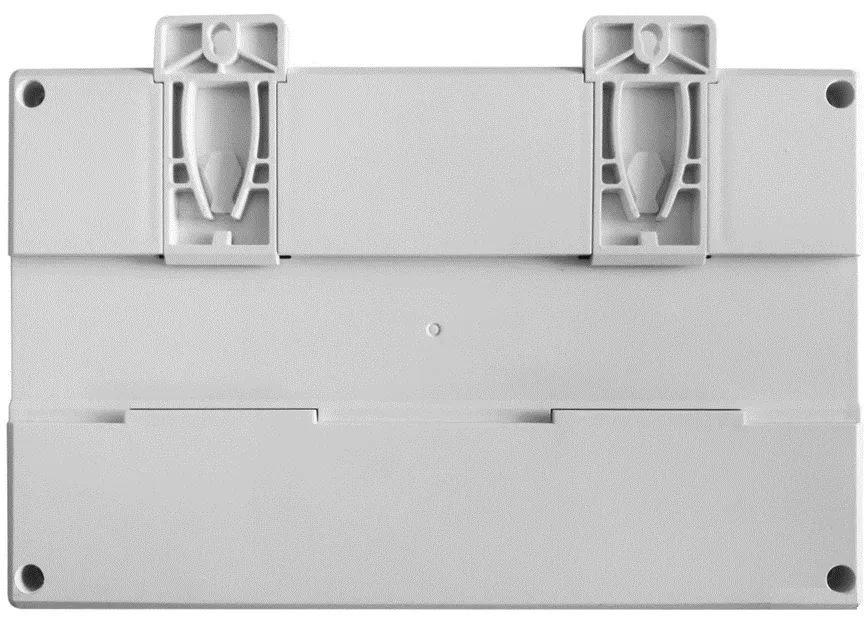

安裝方式

導軌或者定位孔安裝

SIM卡

內置貼片SIM卡，不用插外置卡

輸入通道

斷開狀態

開關通道

關閉狀態

工作模式

自鎖

4G控制

啟用

本地按鍵

啟用

遙控器

啟用，未匹配（需要【雙擊】設備【學習】按鍵，遙控器打開按下任意按鍵即可匹配成功）

任務

有演示任務（全關、全開、閃爍、流水）

自動

有演示自動（定時閃爍、定時流水、IN1接通閃爍）

自動默認處于關閉狀態，需要用戶手動打開才能運行

斷電報警

打開

來電報警

打開

正常供電

電源燈上電常亮

學習模式

配對模式：學習燈2秒一個周期，快閃5次

正常模式：收到遙控器信號會閃1次

開關1 - 開關4

對應的開關打開亮起，開關關閉熄滅

SIM卡不識別

網絡和狀態燈5000ms亮，5000ms 滅

SIM卡正常，但注冊不了網絡

網絡和狀態燈100ms亮，100ms 滅

注冊網絡成功，但是鏈接不上服務器

網絡和狀態燈500ms亮，500ms 滅

獲取授權失敗

網絡和狀態燈3000ms亮，3000ms 滅

成功連接上服務器，表示設備運行正常

網絡燈1500ms亮，1500ms 滅，狀態燈常亮

關閉指示燈，正常運行

工作一分鐘左右

3KW

6A

1.計算電機工作電流

估算

三相電機：2A/KW

單相設備：4.5A/KW

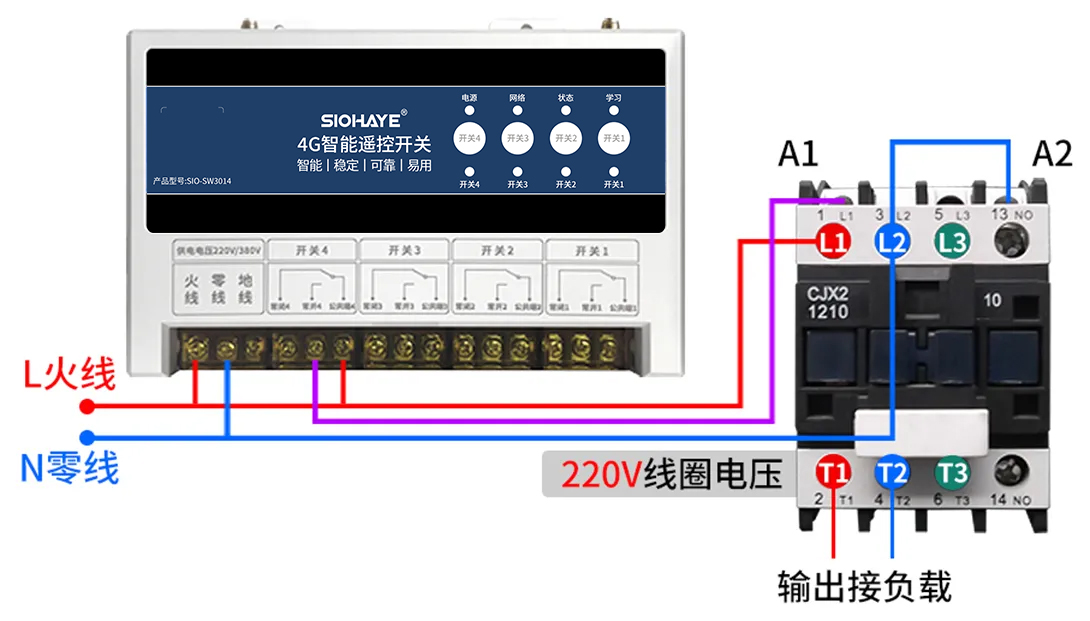

2.交流接觸器?。?/span>1.5~2）倍的工作電流

舉例：三相電機7.5KW接觸器

估算電流：I=7.5X2 =15A

4KW

8A

5.5KW

11A

7.5KW

15A

11KW

22A

15KW

30A

18.5KW

37A

22KW

44A

30KW

60A
