SIO-DG724T2
YED-DG724T2 DTU是由銀爾達（yinerda）推出的工業級、高性能 3路獨立RS485 DTU 。工業級、穩定、可靠。適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景，特性如下:
1) 支持直流7~36V寬電壓供電，不分正負；
2) 支持交流7~24V電壓供電；

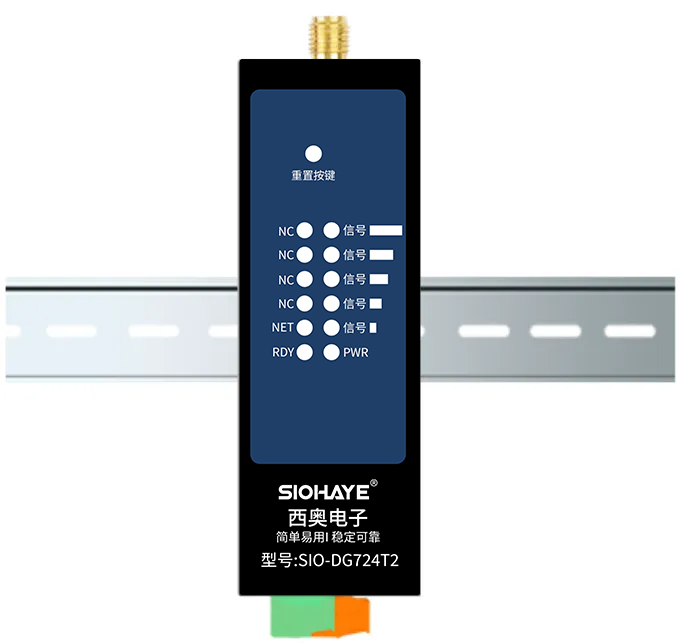

3) 支持標準35mm導軌安裝，鈑金加厚鐵殼；
4) 支持接觸放電±8KV，空氣放電±15KV；
5) 工作環境為-35℃-75℃；
6) 支持3路獨立使用的RS485,RS485-1/RS485-2為非隔離485，RS485-3為隔離485；
7) 支持本地信號強度指示；
8) 支持1路繼電器輸出，用于可控電源輸出；
9) 支持銀爾達DTU透?jìng)鞴碳?，支持TCP、UDP、MQTT、阿云里IOT 、HTTP等；
11) 支持標簽logo定制服務；
12) 支持二次開發定制。
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 直流7~36V供電，10W功率電源，建議12V 1A電源 交流7~24V供電 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
RS485-1 RS485-2 | 非隔離RS485 | 波特率：1200-230400；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
RS485-3 | 隔離RS485 | 波特率：1200-460800；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
繼電器 | 1路 | 220VAC 5A/30VDC 5A（軟件用于可控電源輸出） |

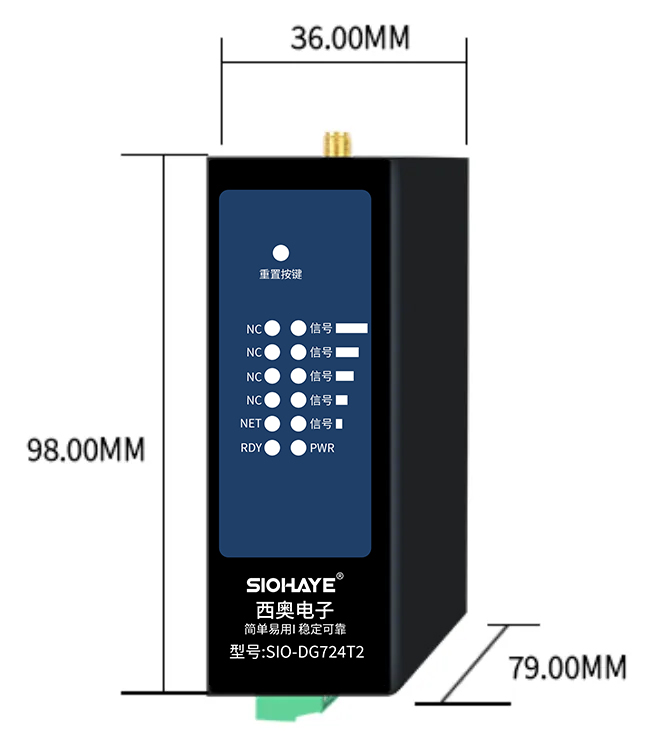

尺寸 | 98*79*36mm | |
安裝方式 | 35mm導軌安裝 | |

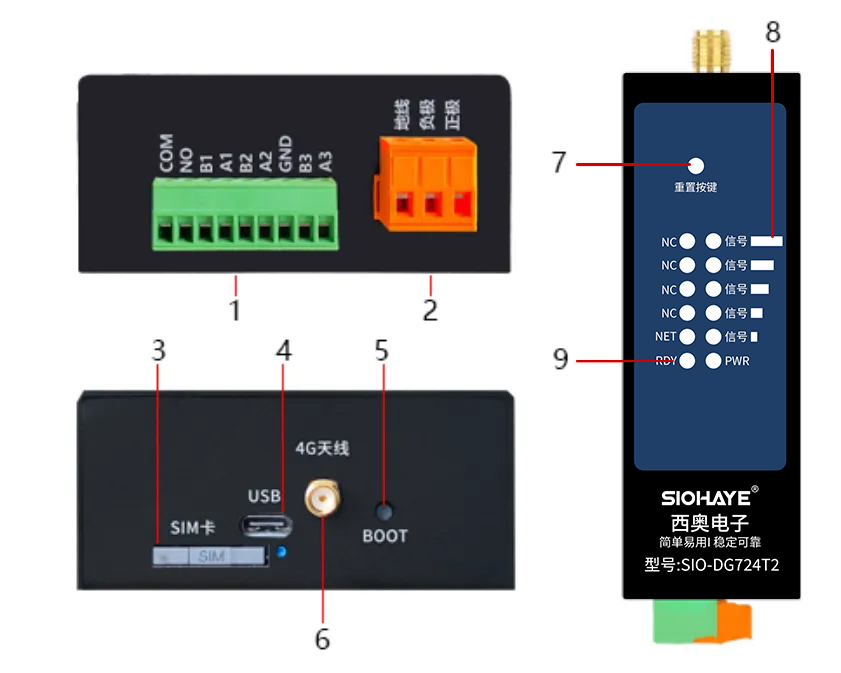

編號 | 標識 | 功能 | 說明 |
1 | A3/B3 | RS485-3 | RS485串口，隔離串口 |
A2/B2 | RS485-2 | RS485串口，非隔離隔離串口 | |
A1/B1 | RS485-1 | RS485串口，非隔離隔離串口 | |
COM/ON | 可控繼電器 | 220VAC 5A/30VDC 5A，一般用于可控電源控制 | |
2 | 正極 負極 地線 | 電源 | 正極和負極不區分正反，直流電壓7~36V，功率10W電源,推薦12V 1A電源； 交流7~24V |
3 | SIM卡 | 自鎖SIM卡，大卡 | |
4 | USB | Type-c USB | 用于下載程序、調試設備，不供電 |
5 | BOOT按鍵 | 配合USB，進入強制升級模式，用于升級固件 | |
6 | 天線 | SMA接口天線 | |
7 | Reload按鍵 | 恢復出廠設置按鍵 | 上電過程中，長按7秒，清除全部參數，恢復出廠設置，設備自動重啟 |
8 | 信號指示燈 | 信號強度指示燈，具體看信號強度LED指示描述 | |
9 | PWR | 電源指示燈，供電正常后常亮 | |
RDY | 系統指示燈，具體看NET和RDY LED系統指示等描述 | ||
NET | 系統指示燈，具體看NET和RDY LED系統指示等描述 |
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 和RDY LED 5000ms亮，5000滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍,RDY LED 熄滅 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃,RDY LED熄滅 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃,RDY LED常亮 | 至少有一個通道鏈接服務器成功 |
設備上面有5顆信號LED，可以用于指示信號強度，方便安裝調試。
指示意義 | 現象 | 備注 |
5 | 26~31 | 極強 |
4 | 21~25 | 強 |
3 | 17~20 | 一般 |
2 | 12~16 | 差（不能穩定通信） |
1 | 6~11 | 很差（不能穩定通信） |
0 | <6 | 不能通信 |
