DTSY6607產品概述 DTSY6607-GPRS（NB-IOT,4G-LTE） 型無線遠程預付費三相電表，采用先進的專用集成電路設計，全自動表面貼裝（S MT）生產工藝制造。電能表的線路設計和元器件選擇以較大的環境允差為依據，可保證整機長期穩定工作，高精度、高過載、低功耗，可靠性能高。采用符合國際標準的先進的智能IC卡技術實現預付費方式， 內置磁保持繼電器。通過控制繼電器實現控制負載的通與斷，
DTSY6607
一、產品概述
DTSY6607-GPRS（NB-IOT,4G-LTE） 型無線遠程預付費三相電表，采用先進的專用集成電路設計，全自動表面貼裝（S MT）生產工藝制造。電能表的線路設計和元器件選擇以較大的環境允差為依據，可保證整機長期穩定工作，高精度、高過載、低功耗，可靠性能高。采用符合國際標準的先進的智能IC卡技術實現預付費方式， 內置磁保持繼電器。通過控制繼電器實現控制負載的通與斷，實現督促用戶先買電后用電的功能。
| 內置10年流量卡 | 無需WIFI網絡信號 | 通電自動聯網系統 | 無需其他設備輔助 |
主要特點：應用計算機管理，先購電后用電；在額定電流范圍內能限制最大使用功率（由供電部門限定）；短信通知或自動斷電告警用戶購電；電量為零時，自動拉閘斷電；并具有一定的防竊電軟件設計等。內置移動通信模塊，電表無需布線，通電自動聯網。
產品符合GB/T17215321-2008《1級和2級靜止式交流有功電能表》和GB/T18460.3-2001《IC卡預付費售電系統第3部分:預付費電能表》的全部技術要求,產品內置NB-IOT/4G-LTE/GPRS通信模塊,通過移動蜂窩網絡與云端服務器通訊采用TCP協議提供可靠的服務,數據傳輸穩定,無差錯,不丟失。
二、型號規格技術參數
1、規格型號
| 規格/型號 | 精度等級 | 電壓規格(V) | 電流規格（A） |
| DTSY6607 | 1.0 | 3×220/380 | 互感式：1.5(6) 直接式：5(20)、10(40)、 15(60)、20(80)、30(100) |
2、主要技術參數
① 基本誤差:
| 電流值 | |||
| 直接接通儀表 | 經互感器儀表 | 功率因素 （COSφ） | 基本誤差（%） |
| 0.05Ib≦I<0.1Ib | 0.02Ib≦I<0.05In | 1 | ±1.5 |
| 0.1Ib≦I<Imax | 0.05In≦I<Imax | 1 | ±1.0 |
| 0.1Ib≦I<0.2Ib | 0.05In≦I<0.1In | 0.5(感性) 0.8(容性) | ±1.5 |
| 0.2Ib≦I<Imax | 0.1In≦I<Imax | 0.5(感性) 0.8(容性) | ±1.0 |
②電氣參數（參比條件）：
| 起動電流 | 功 耗 | 潛 動 | 電壓范圍 | 工作溫度范圍 |
| 0.4 % Ib | 電壓線路功耗：≦2W和10VA,電流線路功耗：≦4.0VA | 具有邏輯防潛動電路 | 380V±10% | 環境溫度不超過-20～+55℃,相對濕度不超過85% |
三、產品功能特點
| 【電能計量功能】：可計量有功電能 |
| 【預存電費功能】：先充值后用電、解決收費難問題 |
| 【拉合閘功能】：欠費自動拉閘斷電、充值自動通電、手動遠程拉合閘 |
| 【保護功能】：超負荷自動斷電，電流過大時自動斷電保護，負荷正常時自動通電 |
| 【插卡充值功能】: 在網絡意外中斷情況下需要充值，可臨時用卡給電表充值，充值方式多樣化 |
| 【無線網絡通信】: 提供NB-IOT/4G-LTE/GPRS三種移動網絡通訊制式 |
| 【電 流 規 格】:1.5(6)；5(20)A；10(40)A；5(60)A；20(80)A；30(100)A |
| 【定時抄表】：遠程定時自動抄表 |
| 【手機充值繳費】：手機支付寶、微信都可支付繳費 |
| 【無線數據傳輸】: 電表內置NB-IOT/4G-LTE/GPRS流量卡，免費送 10年流量 |
| 【手機短信通知】: 余額低于報警值，系統會發給用戶催繳短信；充值 成功，手機短信通知 |

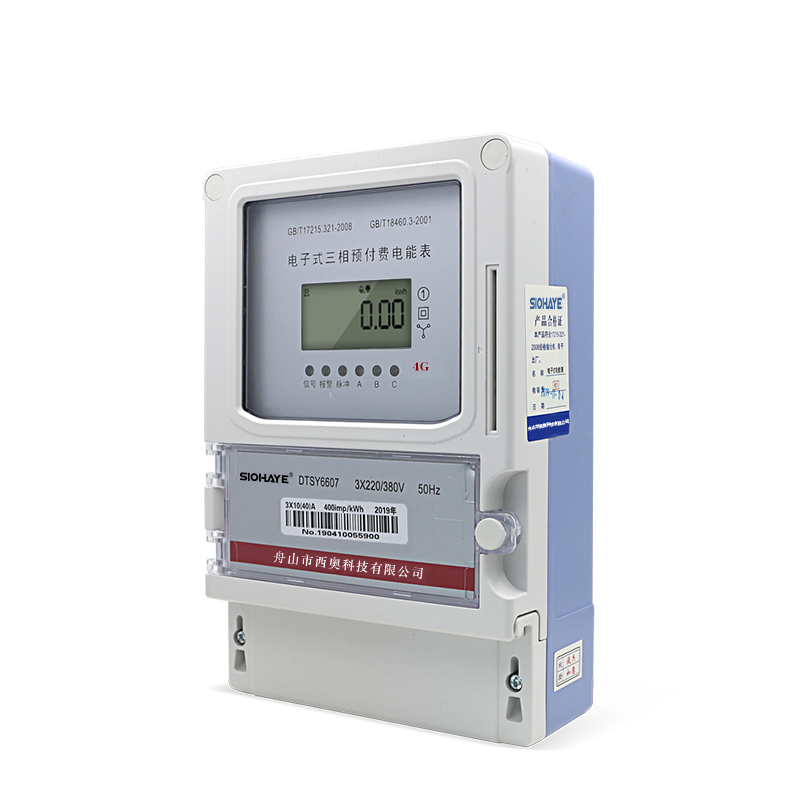

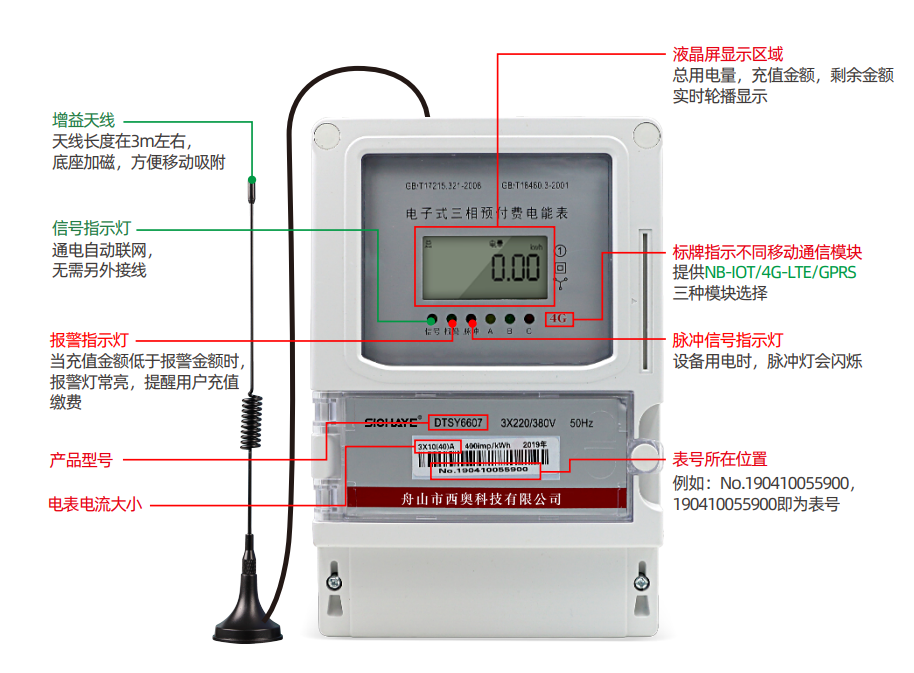

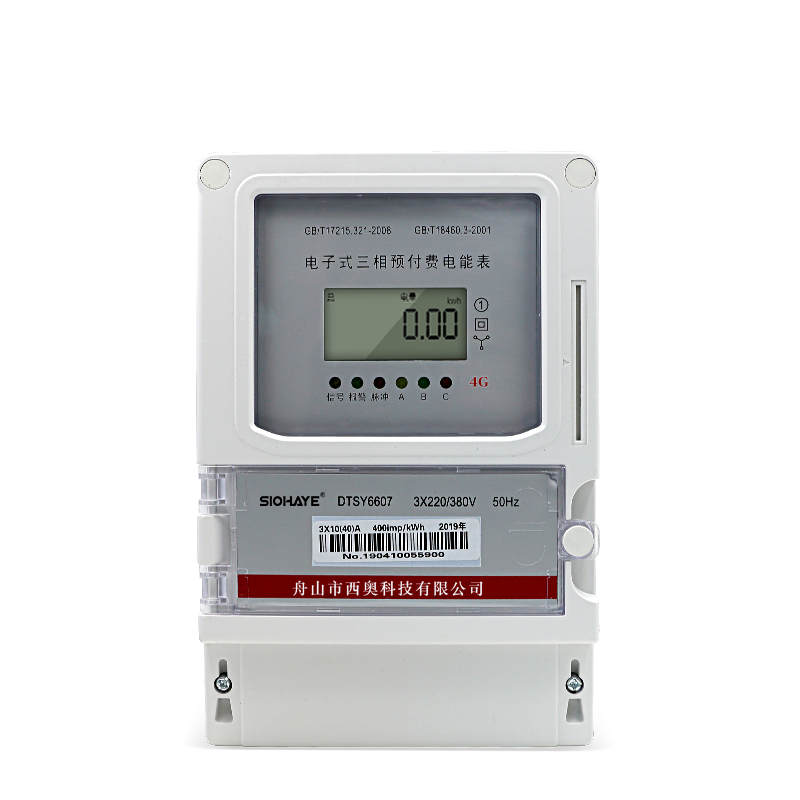

四、外觀圖
五、電表電流選擇
電表電流不是選擇越大越好，或者越小越好，而應該選擇與耗電功率相對應的。電流要算所有電器加起來的電流，電表電流買小了，電表會燒
負載電機，電表功率或者電流需要放大3-4倍，否則電表過載會燒毀
| 1.5(6)A 互感式，電流多大，配多大電流互感器，適用功率3×220V電流互感器電流 |
| 5(20)A 直接式，適用功率13000W以下 |
| 10(40)A直接式，適用功率26000W以下 |
| 15(60)A 直接式，適用功率39000W以下 |
| 20(80)A 直接式，適用功率52000W以下 |
| 30(100)A 直接式，適用功率66000W以下 |

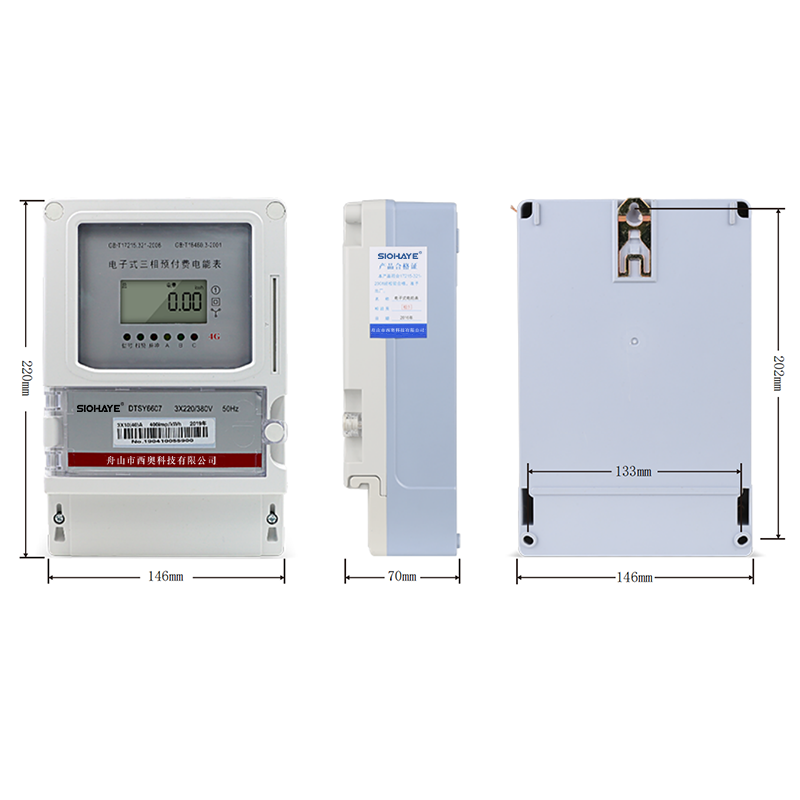

六、產品尺寸
七、接線圖

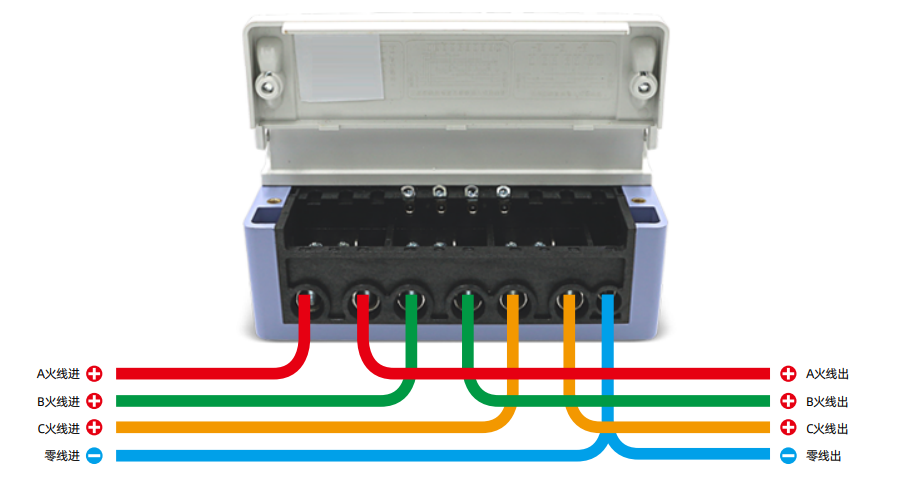

三相直接式接線圖
三相互感式接線圖

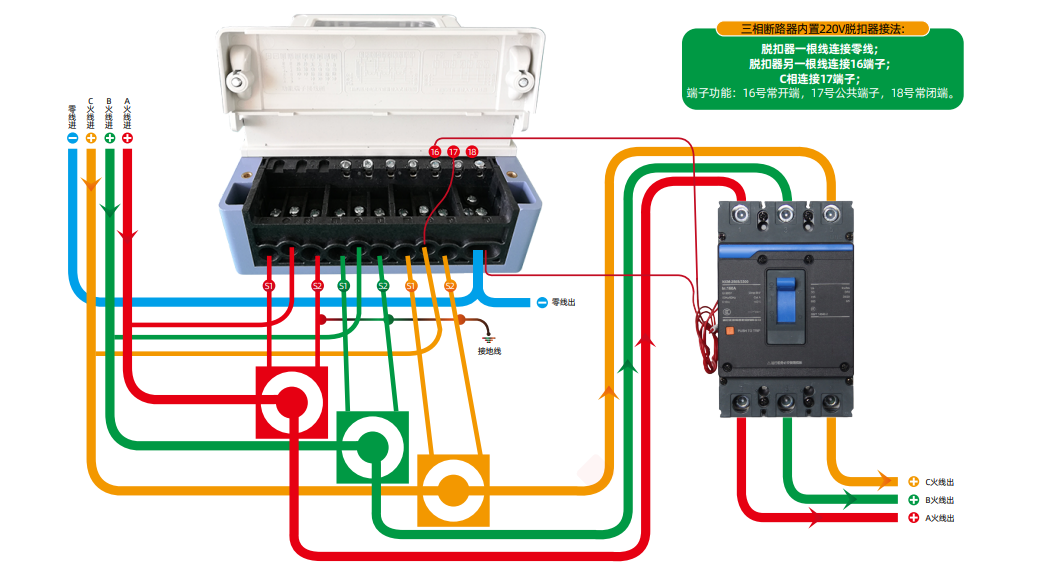

三相斷路器內置220V脫扣器接線方法：

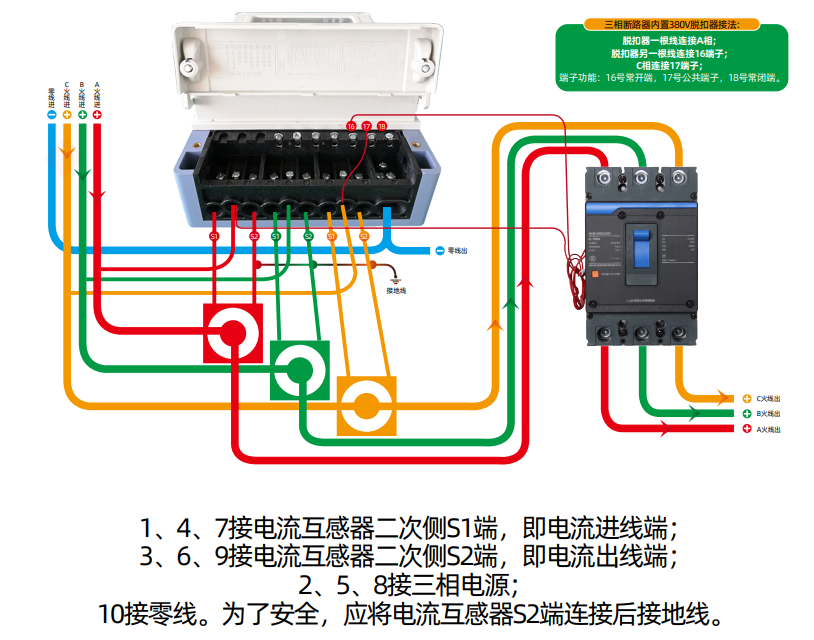

三相斷路器內置380V脫扣器接線方法：
